一篇文章搞懂推桿電機所有知識

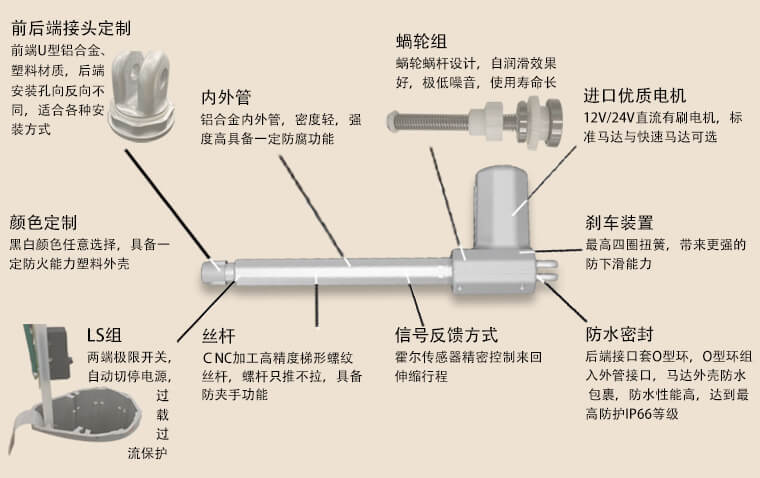

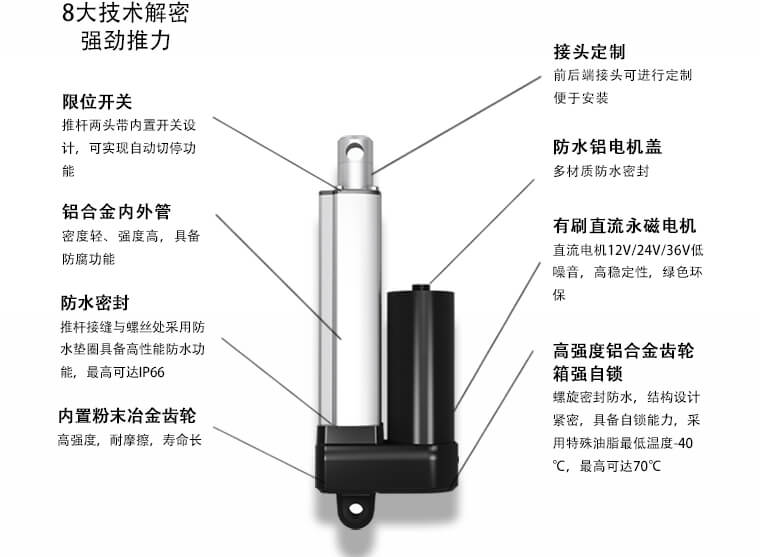

一、推桿電機工作原理，結構

推桿電機常常被稱為驅動器，電動推桿，致動器，英文名稱為linear actuator(線性執行機構)。工作原理主要是將高速馬達通過各種減速方式降速，再驅動螺桿旋轉，使螺母在螺桿上呈現直線往返動作。

馬達、螺桿、減速箱三大部分不可缺失。

①絲桿形式分：梯形絲桿式、滾珠絲桿式、行星滾珠絲桿式。

②電機類：直流電機式(12v、24v、36v)，交流電機式(220v、380v)，步進、電機式，伺服電機式等。

③按減速箱形式分：蝸輪蝸桿、減速箱、行星齒輪、斜齒輪

二、推桿電機分類

1.螺桿

螺距，通過螺桿的螺距來調整速度。

梯形絲桿是比較常見的，比如特姆優U1、U2、U5、U6家具領域都是采用普通的梯形絲桿，它的優點是價格比較便宜，自鎖力更好(梯形結構咬合度更好)，具有超高性價比。滾珠絲桿，價格比較貴、自鎖力差但傳動效率更高，因?yàn)槁輻U中有大量滾珠，摩擦系數更小，重型工業要求滾珠螺桿，重量大，速度快。很少見的就是行星滾珠絲桿，價格最貴，壽命更長，很少應用有用到。

2.馬達

步進電機屬于無刷電機的一種。伺服電機基本不會損壞，號稱使用壽命30年，當然價格也很昂貴。直流電機工作原理是線圈繞，形成N/S極，帶動銅棒旋轉，從而形成高速旋轉運動。

3.減速箱

推桿電機中90%用蝸輪蝸桿，減速箱主要是H型工業推桿中使用比較多，斜齒輪牙科椅中用的比較多。

蝸輪蝸桿：只能在馬達轉速，減速比做文章。成本低，限制大，噪音較小。

減速箱：減速比，馬達，螺桿，等各種方面提升速度。限制小，噪音相對較大(采用粉末冶金齒輪)

行星齒輪：呈直線式

4.推桿電機特性

交流：電壓不穩，電流穩定。

直流：電壓穩定，電流不穩定。

步進電機與伺服電機可調速。

直流電機與交流電機不可調速。

5.推桿電機蝸輪蝸桿，減速比

馬達齒輪轉一圈，蝸桿轉40圈或50圈，減速比就是40:1、50:1

6.推桿電機相較氣缸電液優缺點

氣缸推桿，采用空壓機，麻煩

電液推桿，不環保，漏油，難打理，麻煩

7.推桿電機速度

2mm/s-45mm/s一個常見的速度范圍(推力越大速度越慢，推力越小速度越快)

速度太快，沒法控制行程，容易沖破開關，導致內管沒法伸縮

減速比最高5:1，電機轉速6000prm

空載功率=電流x電壓

推動一組連桿機構來完成風門、閥門、閘門、擋板等切換工作。采用電動推桿作為執行機構不僅可減少采用氣動執行機構所需的氣源裝置與輔助設備，也可減少執行機構的重量。氣動執行機構在整個控制運行過程中都需要有一定的氣壓，雖然可采用消耗量小的放大器等，但日積月累，耗氣量仍是巨大的。采用電動推桿執行機構，在改變控制開度時，需要供電，在達到所需開度時就可不再供電，因此從節能看，電動推桿執行機構比氣動執行機構有明顯節能優點。適用于遠距離操縱而廣泛用于電力、化工、冶金、礦山、輕工、交通、船舶等部門的風門、閥門、閘門等機構的啟閉、物料裝卸、流量控制等?，F(xiàn)已被越來越多的部門用它來代替機構手、液壓閥、減速傳動機構的自動裝置。

8.推桿電機必須的參數

電壓、電流、負載能力、速度、行程、安裝距離、噪音值、防護等級、是否信號輸出。

電流越小越好，性能越好，效率越高

電流越高，產生異常數據非常多。首選需知道，用功越大，電流值越高。在傳動系統中，如渦輪中有細小的雜物或者渦輪來料不良，螺桿中有微小雜物(通常需要用風槍吹螺桿進行吹洗)、外管內部有鐵屑等，都會造成電流偏大，可能在某段行程的時候，電流出現異常，超過平均值，這就屬于不良品，需要重新進行返修。主要是這些原因，還有一些更難發現的原因，比如油脂、螺母等等，這些會造成電流偏大，有些時候在返修一到兩次之后，才會發現。電流偏大造成的危害是影響內部結構磨損，加快推桿電機的使用壽命。

所以衡量推桿電機好不好，電流與噪音值是主要的參考數值。

為什么說噪音值呢，同種應用，同種結構，同種材料，噪音值也會有區別。它包含了整個產品從設計到供應商來料到制程到品控整個工廠的一個體系，它需要時間沉淀，及經驗。所以一般國際品牌可以做到兩點都非常優秀。

特姆優屬于英國品牌，2015年進入中國，在東莞開設工廠。產品的品質把控是我們進入市場的基礎，我們對于品質非常嚴格。
